该款仪器主要针对笔记本电池等多节锂电池的综合性功能测试，自动化程度高，中文界面友好，测试速度快，测试精度高。具有测试过充、过流、内阻、识别电阻、读码、短路保护、容量测试性能，可以测试普通干电池，镍氢镍镉电池、锂离子电池、聚合物电池。


一、产品概述

 1.进入测试
    测试模式分一节、二节、三节、四节，选择完毕后，直接按确定键盘进入测试。
               一节电池测试
               二节电池测试
               三节电池测试
               四节电池测试

 一节电池测试
     测试电压范围为5V以下，精度为1mv。
 二节-四节测试 为高电压测试，最高可测量电压为20V，精度为10mv，进入测试后，数据显示界面如下：
 如果测试都通过，数据显示格式如下图A，如果有测试项目不通过，对应的数据会出现反显示，如图B，由于充电项，只能判断电池是否具有充电功能，没有具体的数值。由于过流测量范围为25A，因此，当电池放电电流测试超量程后，自动显示25.00A，表明电池无电流保护或是超量程。

               电压 4.245V    R1 12.0k
                内阻 100m      R2 100.1K
                短保 10.5mS    充电  ok
                过流 10.22A

                                                (图 A)


 电压 4.245V    R1 12.0k
                内阻 300m      R2 100.1K
                短保 10.5mS    充电  ok
                过流 10.22A

                                                （图 B）

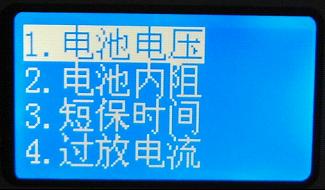

2、 参数设置
 用来设置测试项的上下限，从而依据测试标准，判断被测试电池是否合格。

   电压范围
    用于设置电池电压上限数值和下限数值,在快速测试中,如果检测到实际电压不在设置数据范围内,就会给予报警提示，可设置测量电压范围为0-20V，精确度为10mV。
   内阻范围
    用于设置电池内阻上限数值和下限数值,在快速测试中,如果检测到实际电池内阻不在设置数据范围内,就会给予报警提示。电阻数值范围0 mΩ-2000mΩ,精度为1 mΩ。如果某保护板内阻数值为35 mΩ,上限数值要设定为50 mΩ,下限数值要设置为10 mΩ。
   短路保护
      用于设置短路保护时间的上限数值和下限数值，如果测试出的实际数据不在该范围以内，仪器会给予报警提示。设置范围为0-99mS。
 过放电流
 用于设置过流保护上限数值和下限数值,在快速测试中,如果检测到实际过流保护数值不在设置数据范围内,就会给予报警提示。设置电流范围为（0.0A-20.0A），精度为10mA。其中上下限数值都有效。
 识别电阻R1
 用于设置电阻R1的上限数值和下限数值,在快速测试中,如果检测到实际测量数值不在设置数据范围内,就会给予报警提示。设置电阻范围为（0.0A-999.9k），精度为100欧姆。其中上下限数值都有效。
识别电阻R2
 用于设置电阻R2的上限数值和下限数值,在快速测试中,如果检测到实际测量数值不在设置数据范围内,就会给予报警提示。设置电阻范围为（0.0A-999.9k），精度为100欧姆。其中上下限数值都有效。
 3、测试选项

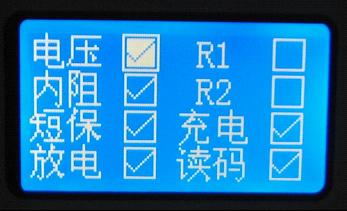

     通过设置对话框中的对号‘√’即可选择要测试的项目。例如， 自耗  √ ，表示在设置测试时候，要测试自耗这一项，过流  □，表示在设置测试时候，不用测试过流这一项。按▼▲键盘跳转到对应项目，然后按下ENTER 键盘，对应项目出现√，再次按下ENTER 键盘，对应项目取消，按CANCLE键退出菜单。整个测试项如下所示：



 二、技术参数
     电池电压范围        0.0-------20.00V  精度为1mV
     过放电流          0.0------- 25.00A    精度为10mA
     充电电流          0.0---------2.0A     精度为10mA
     内阻数值         0-2000毫欧        精度为1毫欧
     识别电阻 R1       0-999.9K         精度为0.1K
     识别电阻 R2       0-999.9K         精度为0.1K
     短保时间          0-99mS           精度为0.1ms
     电源工作电压             110V---260V/50HZ
     工作条件        温  度   0°C------50°C相对湿度      ‹80%
     储存条件        温    度    -20°C------80°C
     相对湿度      ‹80%
    仪器体积： 285mm(L) X 85mm(H)  X240mm(W)
     仪器净重： 4.5KG
