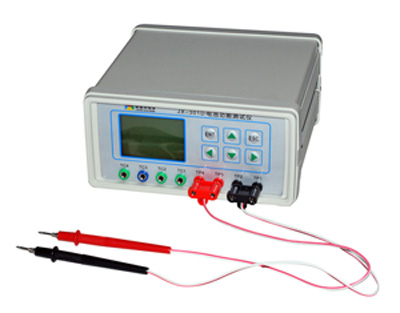

本测试仪是在普通301测试仪基础上新升级的一个版本，该款仪器与常规款锂电池测试仪的最大区别是充放电电流可以达到市面少见的3000mA（市面上普通综合测试仪充电电流一般在1-2A左右）。对于容量较大的锂电池，能够缩短放电时间，减小容量测试结果的误差。同时该仪器具有自动计数功能。另外，各功能相互独立，可单独用来作为智能充电器、电子负载使用，极大方便广大用户测试。

一、整机特点：
功能齐全，可测试电压、内阻、充放电、容量测试、短路保护、瞬间大电流放电、标识电阻、热敏电阻等；可测出电池的识别单子与电池负极之间的阻值。快速测试，能够在很短的时间内测完电池的各项功能；用户可设置好量程范围，只需按启动按钮，便可完成全部功能测试，显示直观，测试结果全部用中文显示于LCD屏上；电池移开之后，测试结果仍然能保留在显示屏上，而不像传统的综合测试仪，一旦移开，数据就消失。并带智能报警系统；整个测试过程程序自动完成，操作简单，数据精准。体积小，携带方便，做工精细，选材严格，采用进口IC集成块，组件合格率100%；测试项目多，速度快，精度高，可脱机使用。集电压、内阻、充放电、容量一体化检测，性价比高。

二、 操作说明
本测试仪共有：功能快速测试、智能电压测试、智能内阻测试、电池容量测试、智能充电器、智能负载六个功能菜单。

1， 功能快速测试：

按“enter”键，出现内阻上限、内阻下限、电压上限、电压下限、R1上限、R1下限、R2上限、R2下限设置界面，通过“enter”选择设置项目，滚动键设置上下限数值，设置完毕按“enter”进入测试界面，上下限一旦设置，仪器会自动保存，再次开机，如不需改变设置，选择功能快速测试后，按“esc”键直接进入测试界面。（设置界面中，Vo:电池电压  Rz:电池内阻，哪一项不在设定范围内会反白显示并报警）

2， 智能电压测试：

选取后按“enter”进入，电压上下限通过“enter”选择，参数通过滚动键设置。（注：在待机时，测试显示0.48V系正常现象，取掉表笔会自动归零，测试结果超越设置范围仪器自动报警）

3,   智能内阻测试：

选取后按“enter”进入，该界面可以同时测试电压、内阻，按“enter”可依次选择电压上限，内阻上限，电压下限，内阻下限，并通过滚动键设置参数。电压内阻有一项超过设置范围系统自动报警。

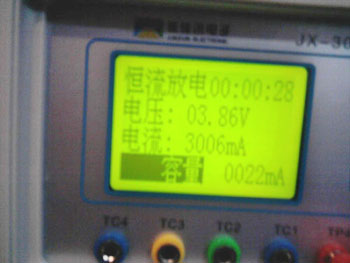

4，  电池容量测试：

   选取后按“enter”进入，测试过程：恒流
   充电→ 恒压充电→过充测试→搁置→恒
   流放电→过放测试，最终显示结果：
          短路过流：OK或 ！！
          过充电压：xx.xxV
          过放电压：xx.xxV
          放电容量：xxxxmAh
   整个过程自动完成，无需手工操作。但是，测试容量之前必须选择好电池类型、标称电压、标称容量等。这将在调试设置菜单中介绍。

5，  智能充电器：

本仪器可对电池提供一个恒流源，专门用来对电池充电，按“enter”进入。

6，  智能负载：

本仪器可作为一个电子负载，将电池恒流放电，按“enter”进入。

在测试之前，必须进行调试设置，选择后按“enter”进入，然后按上 / 下键选择设置项目，按左 / 右键进行参数设置：

    电池类型：锂电/镍电
       标识端：R1 / R2(若取消该项选择NC)
A：除电池正负极外，无其他识别端子时，选择NC
B：仅测试一个接在电池负极的电阻时选择“R1”
C：需要同时测试两个接在电池负极的电阻时选择“R1/R2”
      提示音：  按默认即可
      保存设置：保存或恢复
      标称电压：1.2V  2.4V  3.6V  4.8V  6.0V  7.2V
      标称容量：0000—3000mAh（容量与电流存在对应关系）
      放电压差：若测试放电不OK，可增加
      压差设置。通过该项设置，可看出电池
      的负载性能，在电池放电显示OK的情
      况下，压差设置越低，表明电池负载性
      能越好，反之亦然。
      夹具内阻：一般默认4m Ω

三、技术参数（附有识别代码、识别电阻功能）
电压范围：0---10V                     最小分辩率：10mV
电流范围： 0---3000mA                最小分辩率：1mA
过流范围:0---12A                      最小分辩率：1mA
内阻：0—1000mΩ                     最小分辨率：1mΩ
识别电阻测量范围：0.1—999.9KΩ       最小分辩率：0.1KΩ
容量范围：0—30000mAh，             最小分辩率：1 mAh
测量精度：V：10V±0.5%     I：3A±1%   mAh：±1%

因软件不断升级，本使用说明书中的一些内容可能与测试仪不完全相符，以仪器实际为准。
