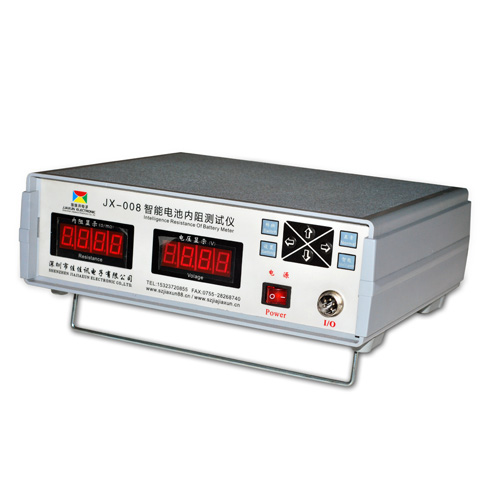

智能版内阻仪L版
智能版内阻仪L版
产品型号:JX-008

产品关键词:电压内阻测试仪·电池内阻测试仪·内阻仪·内阻测试仪·电池内阻仪·智能内阻仪·智能内阻测试仪·智能电压内阻测试仪·内阻检测机·内阻电压测试仪·快速内阻测试仪
范围内报警系统
产品介绍

一、 概述

JX-008内阻测试仪是用于测量电池内部阻抗和电池酸化薄膜破损程度的仪器,以下简称仪器。它是对被测对象施加1KHz交流信号,通过测量其交流压降而获得其内阻。(它不同于多用表测量电阻的原理,它所测量的值是毫欧级,而多用表测量的值是欧姆级;且多用表只能测无电源对象的阻值,而内阻仪不仅可测无电源对象的阻值,也可测有电源对象的阻值,所以两者不得等同)利用内阻阻值的大小来判断电池的劣化状态,(一般来说)其阻值越小电池的性能越好。因此,采用内阻进行测量电池的方法却是速度快且可靠性高的一种好方法。



二、 适用范围

1、移动电话使用的镍镉、金属氢化物镍电池(组)、锂电池;

2、铅酸蓄电池和免维护蓄电池;

3、也可适用各类电池研究试验的科研单位及生产厂家。



三、 测量范围及精度

表1 .技术参数仪器功能

功能

量程

测量范围

分辩率

测定时间

精度

输入阻抗

切换

量程

200mΩ

0.1-200mΩ

0.1mΩ

100mS

±0.1mΩ

-

1mΩ-2Ω

1mΩ

100mS

±2mΩ

-

电压

19.99V

0-19.99V

0.01V

100mS

±0.01V

10K

说明:

1、 测定时间:四端子完全接触后约100mS.

2、 测定频率:1KHz±5%方波.

3、 最高电压:必须小于19.99V.

表2.面板各部分功能

序号

名称

功     能

1

内阻值显示器

当空载时打开电源,其显示为0.0-0.9为正常。显示被测电池的实际内阻(毫欧级与欧姆级)值。

2

电压值显示器

显示被测电池的实际电压值,其最大电压不得超过19.99V。

3

电源开关

开通与关闭电源。“ON”表示开通,“OFF”表示关闭。

4

I/O接口

信号输出与输入接口,测试架或测试笔连接口.

5

操作键盘

仪器各种功能的实现与转换;各参数的设置.

6

仪器支架

支撑仪器,也可折合起来。

序号

名称

功    能

1

正极顶针

连接电池的电极。两测试针不得相接触。

2

固定板

固定测试针。

3

负极顶针

连接电池的电极。两测试针不得相接触。

4

滑动板

根据不同型号电池的长度,可移动其位置,便于测量。

5

底板

必须放置于水平工作台上。

6

接线排

用于固定测试架的输入线。

7

接线端子

信号连接。



四、键盘的操作及各参数的设定方法:

开机后会显示滚动字幕,按任意键即可使仪器归零。

① 按一次设置键,左窗口显示“0001”,此时右窗口显示内阻上限值,按左键快速增加,按右键快速减小,按上键按0.1递增,按下键则按0.1递减,直到显示要求的内阻上限值。

② 第二次按设置键,左窗口显示0002,此时右窗口显示内阻下限值,设置方法同上。

③ 第三次按设置键,左窗口显示0003,此时右窗口显示电压上限值,设置方法同上。

④ 第四次按设置键,左窗口显示0004,此时右窗口显示电压下限值,设置方法同上。

⑤ 再次按一下设置键,左右窗口数值归零,设置参数被存储,然后长按智能键1秒钟,以启动报警系统。若要关闭报警系统,长按正常键1秒钟即可。



五、 综合指标

a) 输入电源:AC 220V 50Hz

b) 温    度:0℃-50℃

c) 外形尺寸:300×250×100(mm)

d) 重    量:1.5kg

e) 保险丝保护:0.5A 250V快熔式保险丝

f) 显 示 器:数字式
